石英纖維和高硅氧玻璃纖維的區(qū)別

高硅氧系指用瀝濾工藝生產(chǎn)的含二氧化硅95%以上的高純度玻璃。高硅氧玻璃纖維具有與石英玻璃纖維相近的化學組成和相似的化學性能。高硅氧玻璃纖維大都為斜紋和緞紋，石英纖維常用的有平紋、斜紋和緞紋。而高硅氧玻璃纖維平紋織物的耐彎曲次數(shù)僅為斜紋和緞紋織物的1/20~1/50。石英纖維是指SIO2含量高于99.95%以上，絲徑在1~15μm的特種的玻璃纖維，由高純二氧化硅和天然石英晶體制造而成。 高硅氧玻璃纖維是一種SIO2含量高于95%的玻璃纖維，是以合適的原始玻璃成分，按普通玻璃纖維的生產(chǎn)工藝制成。

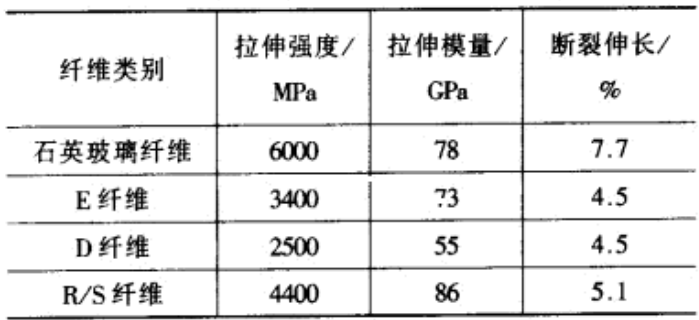

抗拉強度方面

新生態(tài)石英纖維由于表面缺陷極少，成型溫度等工藝參數(shù)合理，表面微裂縫等缺陷極少，所以具有很高的拉伸強度。像神玖生產(chǎn)的單絲直徑5微米的石英纖維紗線，抗拉強度是常用的7.5微米紗線的1.2-1.3倍（理論上）?？梢娛⒗w維的抗拉強度的表現(xiàn)令人滿意。

石英玻璃纖維及其織物增強環(huán)氧樹脂和氰酸酯樹脂的復合材料的力學性能表：

高硅氧玻璃纖維由于制造工藝的緣故，表面存在許多微缺陷、微裂紋和微應力，因此其斷裂強度只有石英纖維1/5。

化學溫度性

采用增強型浸潤劑拉制的石英纖維原絲、含股紗、無捻粗紗及其織物，對環(huán)氧樹脂、酚醛樹脂、雙馬來酰亞胺樹脂等都具有很好的相容性和浸潤性，很大程度上提高了復合材料的物理化學性能。

高硅氧玻璃纖維織物增強酚醛樹脂的復合材料的彎曲強度只有石英纖維復合材料的31%~41%。

總結(jié):

高硅氧玻璃纖維的熱學性能和石英纖維相近，也具有優(yōu)良的耐高溫性能、抗熱震性、低的線膨脹系數(shù)和低的導熱系數(shù)等，但普通的高硅氧玻璃纖維SiO2含量多為96%~98%,雜質(zhì)含量較多，這樣當溫度連續(xù)超過982℃時，雜質(zhì)的存在使其容易結(jié)晶化，析出方石英晶體，導致材料線膨脹系數(shù)急劇上升，*終將造成材料變形，開裂，因此高級放熱材料，需要用高純二氧化硅纖維。
